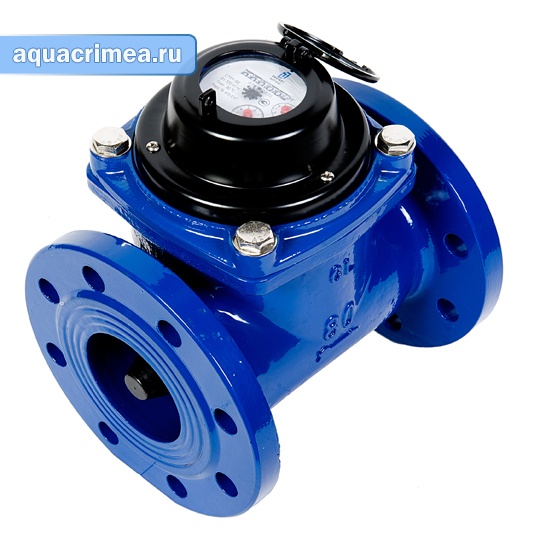

Промышленный фланцевый счетчик СТВХ-80 холодной воды, турбинный, сухого типа с комплектом прокладок.
Фланцевые счетчики воды СТВХ-80 предназначены для измерения объема сетевой и питьевой воды, протекающей в системах холодного водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от + 5 до + 40°С. Счетчики СТВХ-80 имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
Принцип действия СТВХ-80
Принцип действия промышленных водомеров основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение турбину с закрепленной на ней ведущей магнитной муфтой. После зоны вращения турбинки вода попадает в верхнюю часть измерительной камеры и далее выходит в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбины в показания отсчетного устройства, выраженные в м3. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент (звездочка), используемый при настройке и поверке счетчика.
Характеристики СТВХ-80
- Тип: турбинный, сухого типа;
- Присоединение: фланцевое;
- Температура воды: +5…+30°С;
- Диапазон расхода: 0,6…200 м3/час;
- Номинальный расход: 100 м3/ч;
- Монтажная длина: 225 мм;
- Степень защиты IP 68;
- Межповерочный интервал: 6 лет;
- Паранитовые прокладки в комплекте;
Монтаж СТВХ-80
Счетчики воды СТВХ-80 предназначены для установки на горизонтальном участке трубопровода с прямым участком циферблатом вверх. Счетчики СТВХ-80 устанавливаются в отапливаемых помещениях или специальных павильонах с температурой наружного воздуха от +5 до + 60°С и относительной влажности не более 98%. Установка счетчиков СТВХ-80 в затапливаемых помещениях не допускается. При монтаже запрещается проводить сварочные работы.
Купить фланцевый промышленный счетчик СТВХ-80 для холодной воды.
